Inona no atao hoe PV Ribbon ary ahoana no fanamboarana azy?

Inona no atao hoe PV ribbon, ary ahoana no fanamboarana azy?

PV Ribbondia conducteur manan-danja amin'ny fifindran'ny ankehitriny ao anatin'ny maodely photovoltaic silisiôna kristaly. Matetika izy io dia vita amin'ny fitaovana fototra varahina avo lenta izay mandalo amin'ny fihodinkodinana, fametahana ary fametahana fanitso. Miankina amin'ny fampiharana azy ireo, ny tady PV dia sokajiana voalohany amin'ny ribbons interconnection sy ribbons busbar.

Ireo kofehy mifamatotra dia mampifandray ny sela masoandro mifanakaiky, mitarika ny rivo-piainana ateraky ny sela mankany amin'ny tadin'ny sela. Ny tadin'ny busbar, izay lehibe kokoa amin'ny ankapobeny, dia manangona ny courant avy amin'ny tadin'ny sela ary mitarika izany any amin'ny faran'ny famotsorana na boaty junction. Vokatr'izany, ny fahamarinan'ny refy, ny mahitsy, ny fitovian'ny coating ary ny toetra mekanika dia misy fiantraikany mivantana amin'ny fahamarinan'ny fizotran'ny fametahana sy ny fahatokisana maharitra ny module.

Nahoana ny tariby varahina no tsy maintsy akodina amin'ny ribbon fisaka?

Ny tariby varahina boribory nentim-paharazana dia tsy azo ampiasaina mivantana amin'ny modules PV; dia mitaky ny plastika deformation hanova ny cross-sectional endrika, manova ny akora avy amin'ny boribory profil ho fisaka fisaka amin'ny sakan'ny mazava tsara ny hateviny.

Amin'ny famokarana ribbon, ny asa fototra amin'ny dingan'ny rolling dia tsy hoe "manalefaka ny tariby varahina" fotsiny, fa mba hahatratrarana ny sakany, ny hateviny, ny kalitaon'ny sisiny ary ny fisaka amin'ny alàlan'ny deformation voafehy. Ny fiovaovan'ny sakany dia mety hisy fiantraikany amin'ny fampifanarahana fametahana, ny hatevin'ny tsy fitoviana dia misy fiantraikany amin'ny fanoherana elektrika, ary ny tsy fahampian'ny mahitsy dia mety hitarika amin'ny tsy fetezan'ny fihodinkodinana sy ny fametahana vifotsy tsy miovaova amin'ny dingana manaraka.

Noho izany, ny fizotry ny fihodinan'ny PV ribbon dia mitaky fanaraha-maso miaraka amin'ny fiovan'ny fitaovana, ny fandrindrana ny fihenjanana, ny fanaraha-maso ny refy ary ny kalitaon'ny tany.

Fizotry ny famokarana PV Ribbon

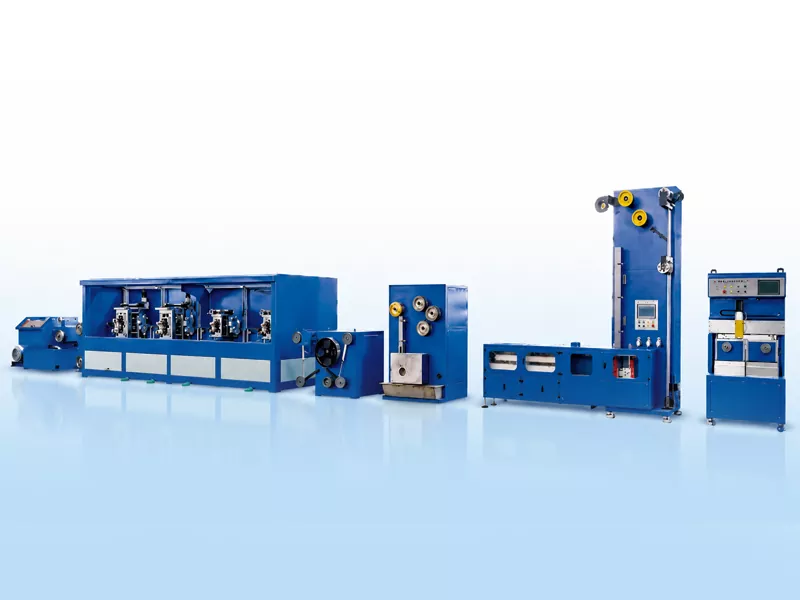

A mahazatraPV ribbon tsipika famokaranamampiasa tariby varahina tsy misy oksizenina TU1 ho akora. Amin'ny alalan'ny dingana toy ny multi-dingana tariby sary, mazava tsara mihodinkodina, mitohy annealing, flux fitsaboana, mafana-dip vifotsy plating, ary mandeha ho azy fikomiana, dia mahatratra ny mitohy fanamboarana ny fisaka, vifotsy-nopetahany takela conductive kofehy avy amin'ny boribory tariby varahina.

Avy amin'ny Wire Copper mankany amin'ny PV Ribbon Processing Manufacturing

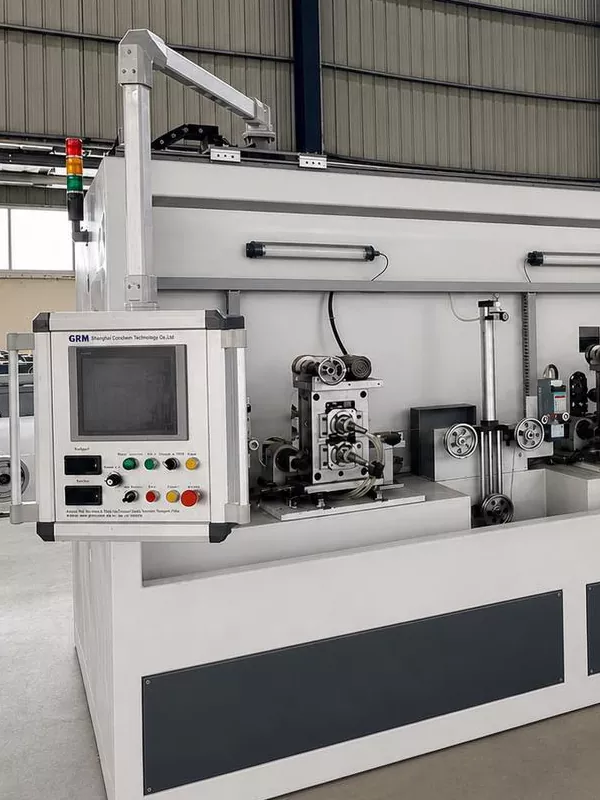

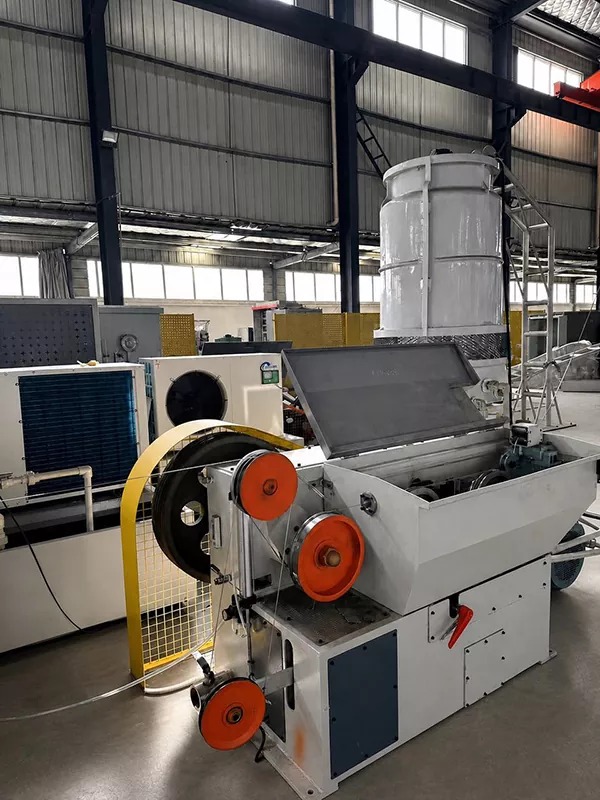

milina fanaovana sary

4 Roll Stand

Fanafody

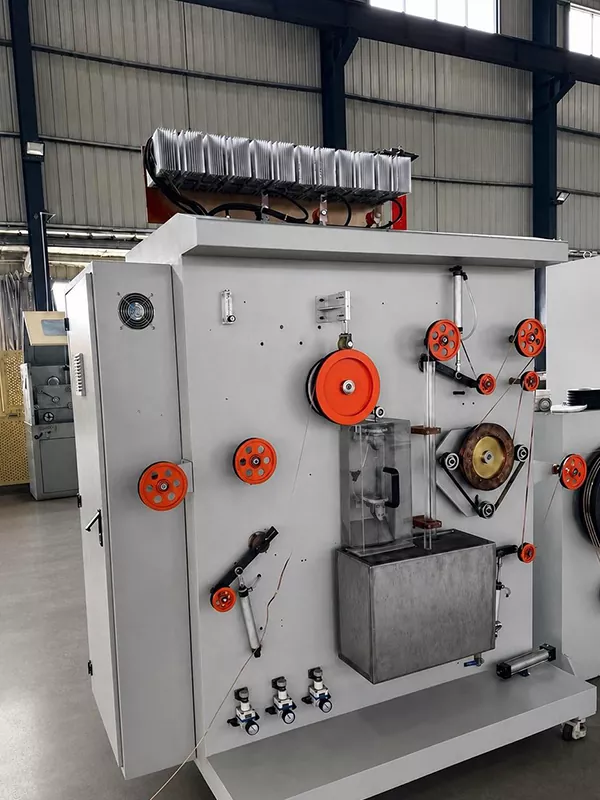

Lamba firaka

Automatique Coil Chang

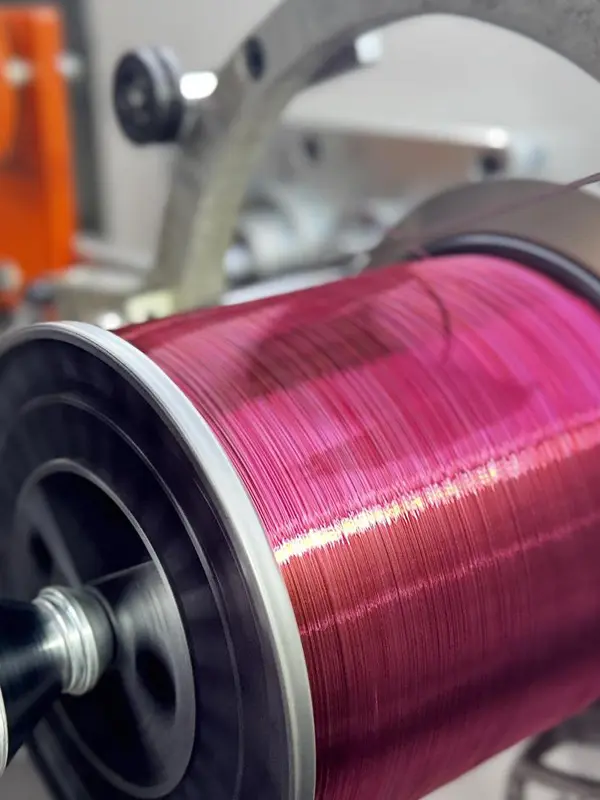

Precision Take-up

Wire varahina boribory → sary tariby → Rolling precision → fametahana → Fitsaboana flux → Fametahana fanitso mafana → Fihodinana mandeha ho azy

Fanamby lehibe amin'ny famokarana

1. Fanaraha-maso ny sakany sy ny hateviny

Ny sakany sy ny hatevin'ny kofehy dia mamaritra ny faritra mifandray amin'ny famatsiana, ny tsy fitovian'ny fanoherana elektrika, ary ny fahamarinan'ny famolavolana module. Ho an'ny vokatra busbar midadasika sy manify, na dia ny fiovaovan'ny kely aza mandritra ny fihodinana dia ampitomboina amin'ny dingana fanodinkodinana sy fihodinkodinana manaraka.

2. Esory ny fisaka sy ny mahitsy

Misy fiantraikany amin'ny lalana mandritra ny fametahana vifotsy ny fihenjanana sy ny fihenjanana, ary ny fihodinkodinana. Ny fahitsiana tsy ara-dalàna dia mahatonga ny tsipika hivezivezy, mitarika amin'ny fihodinkodinana tsy ara-dalàna na ny fiatoana ho an'ny fanitsiana amin'ny dingana manaraka.

3. Fananana sy mekanika

Ny tsipika varahina mihodinkodina dia mila asiana annealing mba hanitsiana ny toetra mekanika. Ny tsy fahampian'ny annealing dia miteraka fahasarotana be loatra, izay manakana ny fametahana sy ny fanalefahana ny adin-tsaina ao amin'ny module; Mifanohitra amin'izany, ny fanerena be loatra dia mety hanimba ny fahamarinan'ny famokarana sy ny tsy fitovian'ny refy.

4. Fiainana coating fanamiana

Ny fametahana vifotsy mafana dia mitaky fandrakofana tanteraka ny tampon'ny kofehy sy ny sisiny. Ny coating manify loatra dia manimba ny solderability, fa ny coating matevina loatra dia mampitombo ny fanjifana fitaovana ary mety hisy fiantraikany amin'ny fiovaovan'ny refy.

5. Fifanarahana miolikolika

Tsy ny endrik'ilay vokatra ihany no misy fiantraikany amin'ny fihodinkodinana mandeha ho azy fa ny fonosana, ny fitaterana ary ny fampiasana azy koa. Ny lafin-javatra toy ny fanaraha-maso ny fihenjanana, ny mekanika traverse entin'ny servo, ary ny fomba fanovana ny spool dia mamaritra ny hamafin'ny fihodinana sy ny fampifanarahana ny sisiny.

Nahoana no zava-dehibe ny fandrefesana an-tserasera

Amin'ny famokarana mitohy, tsy afaka manome valiny ara-potoana momba ny fiovaovan'ny sakany sy ny hateviny mandritra ny fizotry ny fihodinana ny fanaraha-maso amin'ny tanana. Ny fandrefesana tamin'ny laser an-tserasera dia manara-maso ny fivilian'ny refy amin'ny fotoana tena izy ary mamahana angon-drakitra amin'ny seha-pifandraisan'ny mpandraharaha, ahafahan'ny mpandraharaha manitsy haingana ny masontsivana dingana.

Ho an'ny mpanamboatra ribbon PV, ny sandan'ny fisafoana an-tserasera dia tsy miankina amin'ny fitadiavana vokatra tsy mifanaraka ihany fa amin'ny fampihenana ny fiovaovan'ny batch-to-batch sy ny fanatsarana ny tsy fitoviana mandritra ny famokarana mitohy.

Karazana vokatra mahazatra

Ny refy vita mahazatra ho an'ny busbar PV dia manomboka amin'ny 3 ka hatramin'ny 8 mm ny sakany ary 0,2 hatramin'ny 0,4 mm ny hateviny. Ny fepetra manokana momba ny refy, ny fandeferana, ny hatevin'ny fametahana fanitso ary ny toetra mekanika dia voafaritra amin'ny alàlan'ny famolavolana maody, ny fizotran'ny fametahana ary ny fenitry ny vokatra mpanjifa.

Famaranana

Ny famokarana ribbon PV dia tsy dingana misy fitaovana iray; fa kosa dia dingana mitohy sy mitambatra ahitana tariby, fanodinkodinana, fanodinkodinana, fametahana fanitso, fisafoana ary fihodinkodinana. Ho an'ny famokarana maody photovoltaic mahomby, ny refin'ny ribbon, ny mahitsy tsara, ny fametahana fanindroany, ary ny toetra mekanika azo fehezina dia fototra amin'ny fiantohana ny kalitaon'ny fametahana modely sy ny fahamendrehana maharitra.
