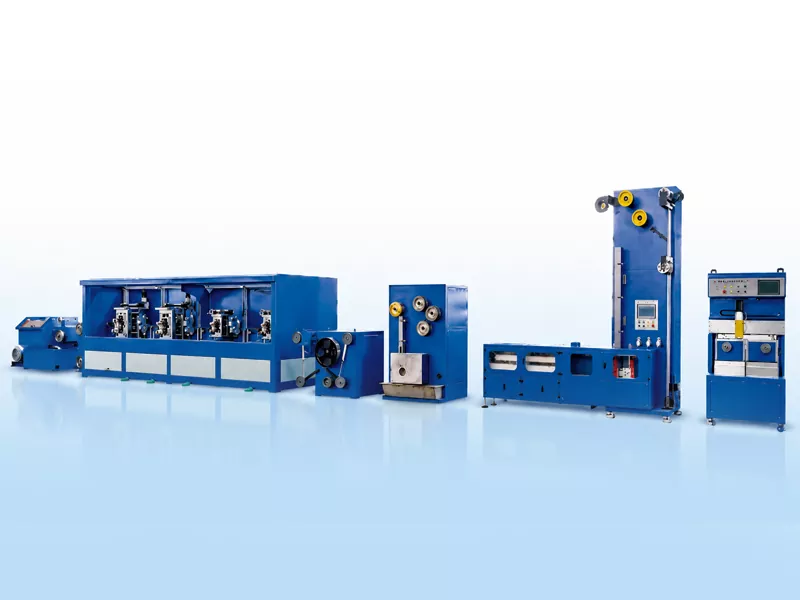

PV Busbar Ribbon Production Line

GRM PV Busbar Ribbon Production Line dia natao hanodinana tsy tapaka ny tariby varahina tsy misy oksizenina TU1 ho tady conductive fisaka vita amin'ny vifotsy avo lenta. Ny tsipika dia mety amin'ny PV interconnection ribbon, busbar ribbon, ary famokarana taratra busbar.
Ny tsipika feno dia mampiditra ny sary tariby, ny fihodinana mazava tsara, ny fanodikodinam-bola tsy tapaka, ny fitsaboana amin'ny flux, ny fametahana vifotsy mafana, ary ny fandraisana mandeha ho azy. Izy io dia manampy ireo mpanamboatra kofehy PV hifehy ny sakany sy ny hateviny, ny kalitaon'ny fametahana vifotsy, ny fahitsiana ary ny fihodinkodinana.
Mirefy 26 m eo ho eo ny lavany ary 3 m ny sakany ny tsipika famokarana ribona busbar GRM, ary mahatratra 14 taonina eo ho eo ny lanjan'ny tsipika. Ny hafainganam-pandehan'ny famolavolana dia mety hahatratra hatramin'ny 150 m / min, miankina amin'ny haben'ny tariby varahina, ny haben'ny kofehy vita, ny hafainganam-pandehan'ny tinning, ary ny fomba fandraisana. Amin'ny fepetra famokarana mahazatra, ny vokatra isam-bolana dia mety hahatratra 60-80 taonina eo ho eo.

Alefaso ny fanontaniana

Mombamomba ny vokatra

Avy amin'ny tariby varahina mankany amin'ny Ribbon Busbar vita

Ny PV Busbar Ribbon Production Line dia mampiasa tariby varahina ho akora fototra. Ny tariby voalohany dia voasarika ho amin'ny savaivony ilaina ho an'ny Rolling, ary avy eo dia miforona ho fisaka kofehy amin'ny alalan'ny multi-mijoro mazava tsara rolling. Aorian'ny fihodinana dia mandalo amin'ny fanodikodinam-peo mitohy ny tady varahina mba hanitsiana ny toetrany mekanika, arahin'ny fitsaboana flux sy ny fametahana fanitso mafana. Farany, ny ribbon efa vita dia fehezin'ny rafitra fandraisana mandeha ho azy eo amin'ny spools na pancake coils.

milina fanaovana sary

Ny tariby varahina dia tarihina amin'ny alalan'ny maty ho amin'ny savaivony 2.6-3.0 mm, vonona ny mihodina.

4 Roll Stand

Ny tariby varahina boribory dia ahodina ho kofehy fisaka, voafehy ny sakany sy ny hateviny.

Fanafody

Ny fanodinkodinana fohy dia ampiasaina amin'ny fiarovana entona inert sy ny fampangatsiahana rano mivezivezy mba hanatsarana ny toetra mekanika amin'ny kofehy varahina.

Lamba firaka

Ny coating fanitso mafana no ampiasaina. Ny antsy rivotra dia mifehy ny hatevin'ny sosona fanitso, ary manampy amin'ny fanamafisana ny kalitaon'ny etỳ ambonin'ny tany ny mpankafy mangatsiaka. Lafiny tokana coating hatevin'ny: 0.01-0.025 mm.

Automatique Coil Chang

Ny fiasa azo atao dia misy ny servo traversing, ny fiovan'ny spool mandeha ho azy, ny fanapahana mandeha ho azy ary ny fametahana mandeha ho azy.

Precision Take-up

Spool winding: hatramin'ny 30 kg.

Fanodinkodinana pancakes: azo atao 1-2 kg.

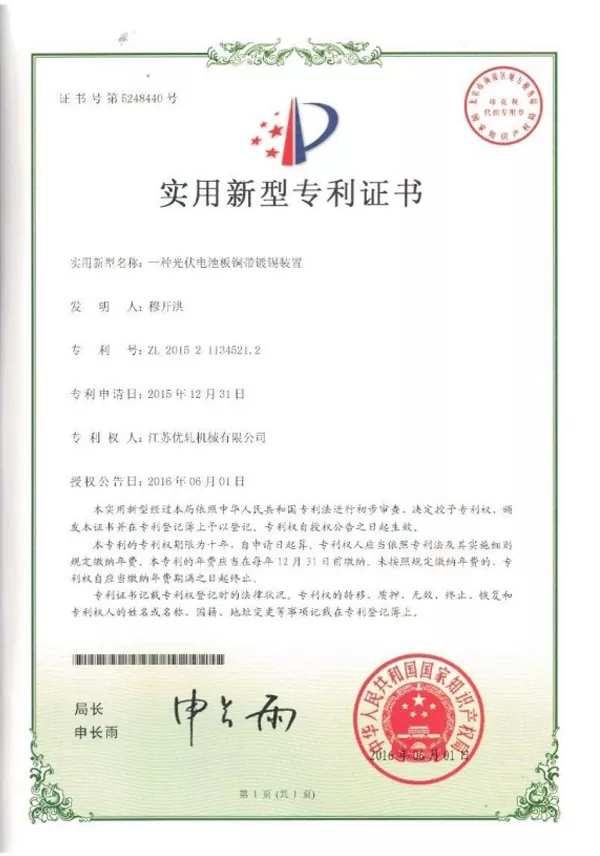

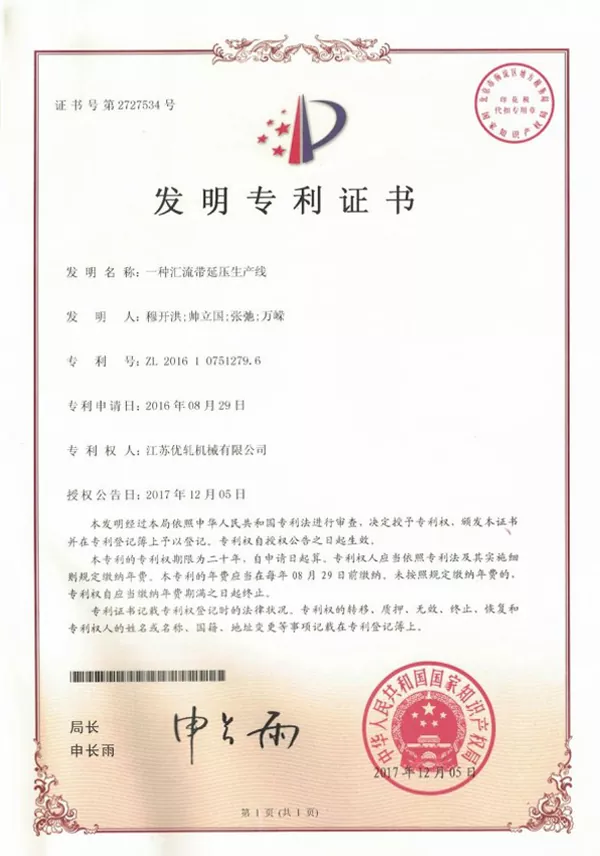

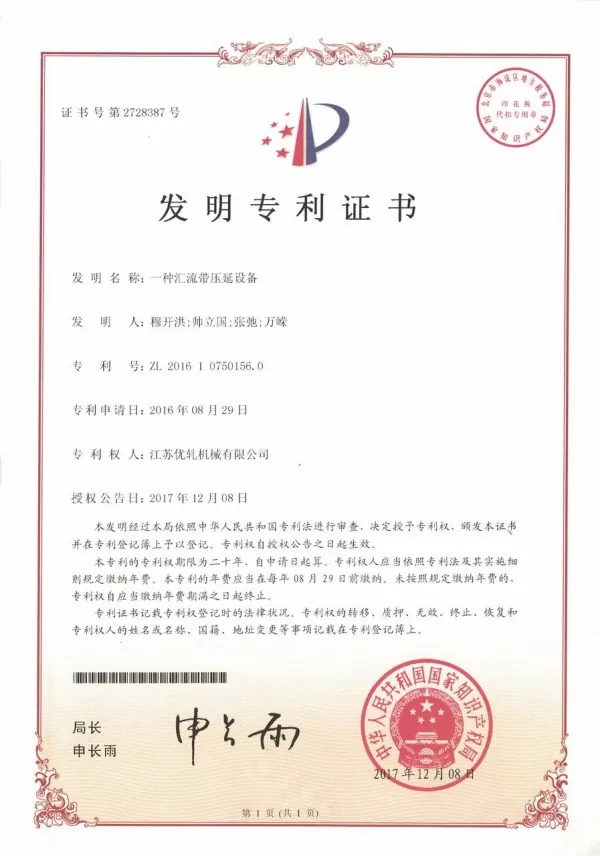

R&D sy Patents

Hatramin'ny taona 2015, ny GRM dia nanohy namolavola fitaovana famokarana ho an'ny PV interconnection ribbon sy busbar ribbon. Ny orinasa dia nahazo patanty ara-teknika maro mifandraika amin'ny fihodinana mazava tsara, fampidirana andalana famokarana, ary ny fizotran'ny famokarana kofehy PV.

GRM Patented Technologies ho an'ny PV Ribbon Manufacturing Equipment

Endri-javatra fototra

Famokarana tsy tapaka avy amin'ny fampidirana tariby varahina mankany amin'ny famoahana tady busbar vita amin'ny vifotsy.
Fanatsarana ny tsy fitoviana amin'ny refy, ny fitovian'ny coating ary ny kalitaon'ny fihodinana.
Ny fandrindrana ny fihenjanana sy ny fandraisana mandeha ho azy dia manampy amin'ny fampihenana ny fahatapahan'ny famokarana sy ny fandraisana an-tanana.
Manohana ny tady busbar mahazatra sy ny famokarana tady busbar ho an'ny fitakiana ara-pitaovana PV samihafa.
Manome vahaolana famokarana mitambatra miompana amin'ny fanaraha-maso ny fizotrany, ny tsy fitovian'ny vokatra ary ny fahombiazan'ny famokarana ny mpanamboatra PV ribbon.

Fanontaniana matetika

1.Inona ny haben'ny vokatra vita?

Vita ny sakany: 3-8 mm.

Vita ny hateviny: 0.2-0.4 mm.

2.Inona avy ireo karazana fandeferana sy fananana mekanika?

Sakan'ny fandeferana: ± 0.085 mm.

Fandeferana hateviny: ± 0,01 mm.

Herin'ny tensile: ≥260 MPa.

Herin'ny vokatra: 90-130 MPa.

3.Inona no fomba fametahana fanitso?

Ny tsipika dia mampiasa fametahana fanitso mafana, miaraka amin'ny fandrakofana feno manodidina ny kofehy, ao anatin'izany ny sisiny roa.

4.Ahoana no fandrefesana ny sakan'ny vokatra sy ny hateviny?

Ny fijoroana fahefatra amin'ny fikosoham-bary efatra mijoro dia misy rafitra fandrefesana laser roa, ny iray ho an'ny fandrefesana ny sakany ary ny iray ho an'ny fandrefesana ny hateviny. Ny angon-drakitra fandrefesana dia azo aseho amin'ny HMI.

5.Inona no fitaovana azo karakaraina?

Ny PV Busbar Ribbon Production Line dia natao indrindra ho an'ny tariby varahina tsy misy oksizenina TU1. Ny fanamafisana namboarina dia azo omena araka ny firaka varahina samihafa, ny haben'ny vokatra, ary ny fepetra takian'ny kofehy manokana.
